Funktioner:

>ADC12 gjutgods Al, utmärkt värmeledningsförmåga;
>Hög ljusstyrka LUMILEDS LUXEON SMD3030 2D lysdioder, SOSEN/Meanwell ELG/HLG-drivrutin tillval;
>IP66,IP69K Skydd,IK10 Slagtålig;
>60 grader/90 grader (med lins)/120 grader (utan lins) strålvinkel tillval;
>Korrosionsbeständig pulverlackerad finish;
>Flera installationer: Loophängande, takmontering;
>Olika intelligenta kontroller: 1-10V, DALI, Rörelsesensor, Dagsljussensor, Zigbee och Emergency;
>PC-kåpa: Säkert för livsmedelsbearbetning
>Ingen UV eller IR och helt kvicksilverfri;
> L70/B20 @ 70.000h;
>Skräddarsytt stöd för speciella projekt;

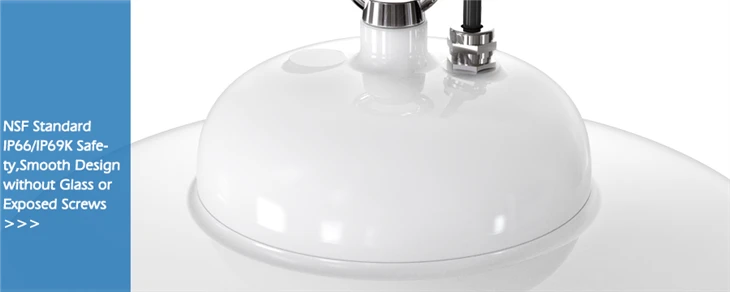

DUALRAYS NSF Food Industry UFO High Bay

Alternativ:

>Förare: Meanwell ELG/HLG(Retangle), Sosen(Retangle)
>Kontroller och dimning: Zigbee trådlös kontroll / 1-10V-dimming / Rörelsesensor / Nödläge / DALI-kontroll / Dagsljussensor.
>Reflektor : PC-reflektor med/utan lock.rörmontering.
>Installation: ögla hängande;
>Skräddarsytt stöd för speciella projekt.

>Livsmedelsbearbetningsfabrik, gård, stormarknad
>Fabriker / Lager / Verkstäder
>Utställningar & showrooms
>Ladugårdar och ridhus
>Höga rum och salar
>Traditionellt lampbyte

modell nr.	DR-HB100-GGXP	DR-HB150-GGXP	DR-HB200-GGXP
System Watt/W	100W	150W	200W
Systemeffektivitet/LPW	140 LPW
Lumeneffekt/lm	14.000±5%	21.000 ±5%	28.000±5%
Nominell ingångsspänning/V	AC100~277V, 50/60Hz
LED-ljuskälla	SMD3030
SDCM	<5
CCT/K	5000K för standard (3000K/4000K/5700K/6500K tillval)
CRI/Ra	>70Ra (>80Ra för tillval)
Effektfaktor	>0.95
THD	<10%
Strålvinkel (valfritt)	60 grader /90 grader /110 grader Tillval
UGR	<25
Överspänningsskydd	6~10KV SPD inbyggd drivrutin, Exteriör SPD 20KV Meanwell tillval
LED-drivrutin	Meanwell HBG/ELG/HLG,Sosen
IP-betyg	IP66
Dimning (valfritt)	0/1-10V/DALI/Zigbee
Sensor (valfritt)	Rörelsesensor, dagsljussensor
Nödsituation (valfritt)	Tillgänglig (30W @ 3h för standard)
Skyddsklass	KlassⅠ
Efterbehandlingsfärg (valfritt)	Svart RAL9017(Standard) / Vit RAL9016 Tillval
Material	Aluminium+PC (Härdat glasskydd tillval)
Livslängd/timmar	60.000 timmar (Ta=30 grad @L70)
Drift Temp/grad	-40 grader till + 50 grader (-40 grader F till 122 grader F)
Lagringstemperatur/grad	- 40 grader till + 65 grader (-40 grader F till 149 grader F)
Installation (valfritt)	Slinga hängande
Certifikat	NSF, CE(EMC+LVD),RoHS,ENEC,D-Mark,SAA,RCM Tillgänglig

Karaktär/kraft	100W	150W	200W
A	φ400 mm	φ400 mm	φ400 mm
B	182 mm	182 mm	182 mm

DUALRAYS HB5 UFO High Bay Light Distribution

DUALRAYS NSF Food Industry UFO High Bay Loop Hanging Installation

INSTALLATIONSGUIDE
VIKTIG SÄKERHETSINFORMATION:

Läs alla instruktioner nedan innan installation
>Se till att matningsspänningen motsvarar produktens märkspänning;
>Produkten måste installeras av en kvalificerad elektriker i enlighet med National Electrical Code och motsvarande lokala bestämmelser.
>Om produkten är skadad, använd den inte!

DUALRAYS HB5 UFO High Bay Wiring Diagram

RISK FÖR PERSONSKADA – LÄS och följ alla VARNINGAR och installationsanvisningar.
Behåll eller ge till ägaren för framtida referens.

Risk för skärsår:Använd handskar för att förhindra skärsår eller skavsår när du tar bort den från kartongen, hanterar, installerar och underhåller denna produkt.
Risk för elektriska stötar:Denna produkt måste installeras i enlighet med tillämplig installationskod av en person som är bekant med produktens konstruktion och användning och de risker som är involverade.
Brandrisk:Minst 194 grader F matningsledare. Rådfråga en kvalificerad elektriker för att säkerställa korrekt grenkretsledare.

DUALRAYS® tar inget ansvar för anspråk som uppstår på grund av felaktig eller vårdslös installation eller hantering av denna produkt.

DALI-enhet

DUALRAYS DALI Center Controller 02

DALI Intelligent kontrolldiagram

DUALRAYS DALI Center Controller Diagram

DALI Intelligent Control Operator Interface

DUALRAYS DALI Center Controller Diagram 011

modell nr.	Nettovikt/Kg	Ytterkartong Storlek/mm	Bruttovikt/Kg	QTY"/CTN
DR-HB100-GGXP	8.1	410410160	8.8	1 st/CTN
DR-HB150-GGXP	8.4	410410160	9.2	1 st/CTN
DR-HB200-GGXP	8.9	410410160	9.7	1 st/CTN
